Les efforts continus des fabricants pour optimiser la longévité et l‘économie nous ont permis de développer un système de mesure et de diagnostic avec lequel les nombreux composants des machines peuvent être mesurés et testés dans des conditions réelles.

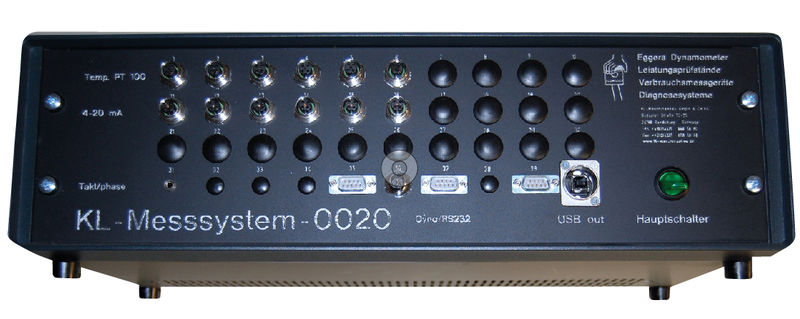

Avec le système de mesure et de diagnostic KL 0020, nous avons atteint cet objectif. Le résultat est une unité avec laquelle toutes les données pertinentes du moteur, de la transmission et de l‘hydraulique peuvent être enregistrées.
En plus du dynamomètre EGGERS et du testeur de consommation, ce système offre de nombreuses interfaces pour, par exemple, capteurs de vitesse, de pression, de débit et de température, modules CAN, modules météorologiques et mesurer les gaz d‘échappement. Il est également possible d‘enregistrer des données GPS en mode mobile et peut fournir des résultats concluants.
En raison du nombre important d‘entrées possibles dans le système de mesure, l‘utilisateur peut adapter avec le logiciel sa procédure de test individuellement. Les canaux peuvent être activés ou désactivés séparément.
Les valeurs mesurées peuvent être affichées et évaluées directement dans le protocole dans un tableau ou graphique. Il est également possible d‘enregistrer les valeurs sur une carte SD pour un test mobile afin d‘effectuer l‘évaluation ultérieurement.
Ce système de mesure relié avec un dynamomètre EGGERS permet d’effectuer des mesures point par point mais également d’enregistrer les valeurs sur l’intégralité de la courbe moteur.
| Système de mesure | • Boîtier en aluminium robuste • Alimentation 110/230V 50/60Hz, 12V DC, 24V DC • Convient pour une utilisation mobile et stationnaire |
| Entrées de capteur | 2x DMS 16x analogique en 4-20mA (p. Ex. Capteurs de pression) 1x analogique dans -10V à + 10V 6x PT 100 16x numérique (par exemple, dynamomètre EGGERS, station météo KL0020) |
| Sorties | Sortie numérique 8x 2x 0-20mA ou 0-10V 1x USB 4x RS232 1x RS422 / 485 3x Can bus Entrées supplémentaires disponibles en option |
Nous proposons notre logiciel «PowerControl» pour tous les bancs d‘essai. Il permet d’effectuer des tableaux et des courbes de puissance qui pourront être enregistrés et consultés à tout moment. Le logiciel permet également de prendre la main sur Dynamomètre EGGERS et effectuer automatiquement des tests de puissance.
Le logiciel «PowerControl» permet de prendre la main sur le Dynamomètre EGGERS et effectuer automatiquement des tests de puissance.
A l’aide de la fonction test spécifique, il est possible de créer une séquence de test automatique directement dans PowerControl selon votre besoin. Il vous suffit de renseigner l’intensité ou le régime de freinage pendant la durée que vous souhaitez et le logiciel exécutera le test automatiquement comme indiqué.
COMPATIBLE AVEC LES TESTEURS DE CONSOMMATION
Lors de l‘utilisation de l‘un de nos testeurs de consommation, la courbe de consommation peut également être affichée dans le logiciel en même temps que la courbe de puissance.
Selon les exigences du client, les données sont transférées directement sur l’ordinateur par un câble USB ou via une connexion Bluetooth. Tous les systèmes basés sur Windows sont compatibles.
En entrant les données météorologiques instantanés, la puissance est normalisée pour obtenir des résultats comparables. Ces résultats sont indiqués dans les mêmes normes que celle des constructeurs.
Dans le domaine de la conception sur mesure des bancs d’essai, les clients ont généralement leurs propres demandes concernant le logiciel. Nous sommes heureux d‘offrir des adaptations individuelles dans notre logiciel. Afin d‘assurer la compatibilité avec les systèmes existants du client, il est également possible de développer un logiciel sur demande
